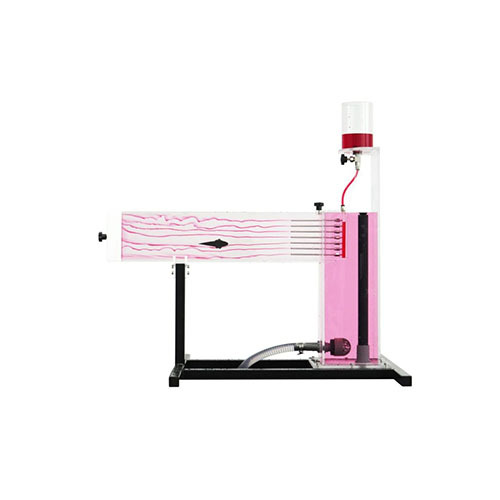

SMTFHM 150.21A Visualizzazione delle linee di flusso in un canale aperto Attrezzature per la formazione in ingegneria dei fluidi Attrezzature didattiche Attrezzature per la formazione professionale1. Introduzione all'apparecchiatura
1.1 Panoramica
L'apparecchiatura didattica per laboratorio di fluidodinamica del canale di visualizzazione del flusso può essere utilizzata per visualizzare il flusso attorno al corpo trainato e il fenomeno del flusso nel canale aperto, tra cui:
(1) Il corpo trainato o lo stramazzo è fissato nel serbatoio d'acqua sperimentale e le linee di corrente possono essere rese visibili iniettando un mezzo di contrasto;
(2) Il serbatoio d'acqua sperimentale è realizzato in materiale trasparente, quindi la formazione di linee di corrente e vortici può essere facilmente osservata;
(3) Il livello dell'acqua nel serbatoio d'acqua sperimentale può essere regolato tramite la chiusa in ingresso e lo stramazzo in uscita;
(4) Sono disponibili due stramazzi e quattro diversi corpi trainati per gli esperimenti;
(5) Il raddrizzatore garantisce che il flusso d'acqua sia uniforme e privo di vortici;
(6) L'unità sperimentale può essere posizionata facilmente e in sicurezza sul banco di lavoro del modulo base fluido e il modulo base fluido può anche essere utilizzato per misurare la portata. 1.2 Caratteristiche
(1) Il layout dell'attrezzatura è ragionevole, elegante, dalla struttura chiara e con un forte senso di integrità.
(2) Dispone di un buon sistema di protezione di sicurezza.
(3) Adotta una struttura in lega di alluminio ed è leggero.
(4) Il dispositivo può essere utilizzato per studiare il flusso attorno al corpo trainato e il fenomeno del flusso nel canale aperto.
2. Parametri tecnici
(1) Potenza in ingresso: monofase CA 220 V ± 10%
(2) Peso: 980 mm x 680 mm x 940 mm
(3) Dimensioni: <40 kg
(4) Temperatura ambiente: 10 ℃ ~ 30 ℃ Umidità relativa: <75% (25 ℃)
3. Elenco dei componenti
3.1 Introduzione principale
Nome
1 Telaio in alluminio
2 Tubo di troppo pieno
3 Porta di alimentazione idrica per il modulo base dell'esperimento sui fluidi
4 Piastra di scarico dell'acqua
5 Serbatoio dell'acqua sperimentale
6 Corpo di trascinamento
7 Raddrizzatore di flusso
8 Erogatore del mezzo di contrasto
9 Serbatoio del mezzo di contrasto
10 Bullone di regolazione
3.2 Modulo base dell'esperimento sui fluidi
Il modulo base dell'esperimento sui fluidi fornisce principalmente l'attrezzatura di base per un singolo esperimento, tra cui:
Nome
1 Interruttore di controllo dell'alimentazione
2 Manopola di controllo dell'interruttore
3 Spia luminosa di funzionamento
4 Valvola di controllo del flusso
5 Valvola di sicurezza
6 Indicatore di livello del gas per il serbatoio di dosaggio
Struttura interna Serbatoio di stoccaggio con pompa sommersa
Nota: questo modulo deve essere acquistato separatamente. È più comodo utilizzarlo con il dispositivo di visualizzazione del flusso in canale aperto AFF180
4. Elenco degli esperimenti
Esperimento 1: Visualizzazione del flusso, canale, attrezzatura da laboratorio, dinamica dei fluidi, esperimento introduttivo, attrezzatura didattica
Esperimento 2: Visualizzazione della corrente attorno a vari corpi di trascinamento o stramazzi
Esperimento 3: Esperimento di flusso supercritico e subcritico
Esperimento 4: Effetto di diversi corpi di trascinamento o stramazzi sulla velocità o sulla portata del fluido
