AFT113 Modulo di trasferimento di calore in stato non stazionario Attrezzatura didattica tecnica Attrezzatura dimostrativa Attrezzatura da laboratorio termico
Caratteristiche
• Un modulo da banco progettato per la didattica
• Include un set di diverse forme solide di materiali diversi per esperimenti multipli
• Semplice da usare, non necessita di attrezzi
• Regolatore di temperatura dell'acqua per risultati costanti
• Display digitali chiari di tutte le letture (non è necessario un computer per utilizzarlo o effettuare le letture)
Descrizione

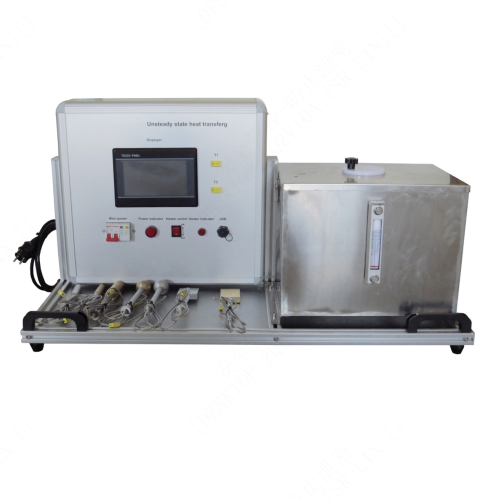

Un robusto telaio da banco contiene un recipiente per l'acqua calda e la strumentazione. Un regolatore commuta l'alimentazione a un riscaldatore elettrico per mantenere costante la temperatura dell'acqua "di massa" all'interno del recipiente.
Un regolatore di temperatura mantiene costante la temperatura dell'acqua per la forma di prova. Strumenti di precisione misurano le temperature nei punti chiave, visualizzate su chiari display multilinea.
Le forme di prova sono di dimensioni e materiali diversi per fornire diverse aree di trasferimento del calore e conduttività termiche. Questo consente di effettuare esperimenti multipli sul trasferimento del calore.
Lo studente immerge una forma di prova e misura le variazioni di temperatura transitorie causate dall'immersione improvvisa. Quindi immerge a turno le altre forme di prova e confronta i risultati per scoprire come la loro diversa area superficiale, forma e proprietà termiche influenzino il trasferimento di calore. Il contenitore ha un volume d'acqua maggiore rispetto alle forme di prova, quindi la loro immersione ha un effetto trascurabile sulla temperatura di massa.
Gli studenti possono eseguire i test con o senza un computer collegato.
Le funzionalità del software includono:
• Registrazione dei dati manuale o automatica
• Acquisizione dei dati impostata per tempo o intervalli
• Visualizzazione dei dati in tempo reale, in formato digitale o come misuratore analogico
• Tracce in tempo reale di segnali analogici
• Registrazione dei dati per la stampa e l'analisi successiva
• Esportazione dei dati per l'utilizzo con altri software
• Esecuzione di calcoli in tempo reale per generare dati definiti dall'utente
• Creazione e stampa di grafici e tabelle di dati
• Layout personalizzabili

Condizioni operative
Ambiente operativo:
Laboratorio
Intervallo di temperatura di stoccaggio:
da -25 °C a +55 °C (quando imballato per il trasporto)
Intervallo di temperatura di esercizio:
da +5 °C a +40 °C
Intervallo di umidità relativa di esercizio:
80% a temperature < 31 °C con diminuzione lineare al 50% a 40 °C
Servizi essenziali
Spazio necessario sul banco:
1000 mm x 600 mm
Alimentazione elettrica
Monofase, 220 - 240 V CA, 50/60 Hz, 11 Amp
o
Bifase, 208 - 240 V CA, 50/60 Hz, 9 Amp
Alimentazione idrica (per riempire il contenitore):
Acqua pulita, a basso contenuto di minerali
- Capacità della vasca circa: 30 litri
- Elemento riscaldante: 3 kW (a 240 V CA)
- Cilindro in ottone: Ø 20 mm X 100 mm (L)
- Cilindro in acciaio inossidabile: Ø 20 mm x 100 mm (L)
- Cilindro in ottone: Ø 30 mm x 100 mm (L)
- Lastra in ottone: 70 (L) x 15 (P) x 76 (A) mm
- Acciaio inossidabile: 70 (L) x 15 (P) x 76 (A) mm Sfera in ottone: Ø 45 mm
- Sfera in acciaio inossidabile: Ø 45 mm
