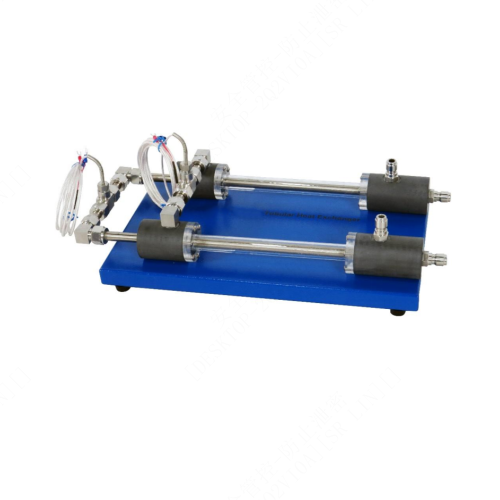

AFT124 Scambiatore di calore tubolare Laboratorio di formazione didattica Scuola di formazione Attrezzature di laboratorio termico 1. Introduzione al prodotto 1.1 Descrizione del prodotto La convezione termica si riferisce al fenomeno del trasferimento di energia termica da un punto all'altro dello spazio attraverso particelle calde di un mezzo fluido. Se il fluido con massa per unità di superficie fluisce dalla temperatura T1 a T2 per unità di tempo durante il processo di convezione termica, il calore trasferito da questa convezione termica dovrebbe essere Q = M·Cp·(T2-T1), unità di misura W/m2. Il processo di trasferimento di calore all'interno di una sostanza (sistema) è chiamato trasferimento di calore. Il trasferimento di calore si ottiene attraverso tre metodi: conduzione termica, convezione termica e irraggiamento termico. Nel processo di trasferimento di calore vero e proprio, questi tre metodi vengono spesso utilizzati contemporaneamente. Lo scambiatore di calore tubolare è un dispositivo per lo scambio termico. Lo scambiatore di calore contiene un tubo in acciaio inossidabile per il trasporto di acqua calda, mentre l'esterno del tubo in acciaio inossidabile e l'interno del mantello vengono utilizzati per il trasporto di acqua fredda. Durante l'esperimento, è possibile misurare lo scambio termico di metà della tubazione e anche lo scambio termico dell'intera tubazione. Il calore verrà trasferito all'acqua fredda sotto forma di scambio termico per convezione, ottenendo così l'efficienza dello scambio termico. 1.2 Caratteristiche del prodotto 1. Il prodotto ha un design eccellente, bello e generoso. 2. Il prodotto ha funzioni modulari e può essere utilizzato con altri moduli sperimentali. 3. Il prodotto utilizza materiali più resistenti, che possono prolungare notevolmente la durata dell'apparecchiatura. 2. Specifiche tecniche 2.1 Parametri tecnici Superficie dello scambiatore di calore: circa 0,26 m³. Condizioni ambientali di lavoro: temperatura ambiente 10℃～30℃; umidità relativa <75% (25℃). 2.2 Dimensioni e peso Dimensioni: 480*230*120 mm Peso: 7 kg 3.Componente del prodotto 3.1 Parte principale del prodotto N. Nome 1 Sensore di temperatura di circolazione dell'acqua calda 2 Sensore di temperatura di circolazione dell'acqua fredda 3 Area di scambio termico 4 Ingresso/uscita di circolazione dell'acqua fredda 5 Uscita/ingresso di circolazione dell'acqua fredda 6 Ingresso/uscita di circolazione dell'acqua calda 7 Uscita/ingresso di circolazione dell'acqua calda 4. Elenco delle configurazioni del prodotto N. Nome Quantità 1 Scambiatore di calore tubolare 1 2 Sensore di temperatura 2 5. Elenco degli esperimenti didattici sul prodotto (1) Tutorial sul collegamento dei tubi dello scambiatore di calore tubolare
