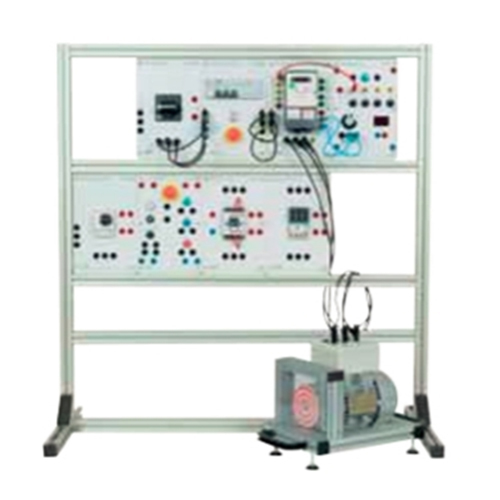

SMTE130 Banco di addestramento di un dimmer (monofase / trifase) con carico Attrezzatura da laboratorio elettrica Attrezzatura didattica Attrezzatura didattica1. Introduzione al prodotto
1.1 Panoramica
Attraverso l'esperimento relativo ai dimmer monofase e ai dimmer uplink trifase, è possibile acquisire familiarità con i dimmer monofase e le caratteristiche dei dimmer uplink trifase, comprenderne il principio e la modalità di controllo, le relative conoscenze e competenze, nonché certificazioni, istituti professionali superiori, scuole professionali secondarie e corsi di formazione professionale.
1.2 Caratteristiche
(1) La piattaforma di formazione adotta una struttura in profilato di alluminio, che può essere spostata in modo flessibile. Lo strumento di misura e l'alimentatore di formazione sono integrati nell'installazione, facili da usare e non soggetti a danni.
(2) La piattaforma di formazione è completamente configurata e i moduli possono essere utilizzati in combinazione per completare una varietà di contenuti formativi.
(3) La piattaforma di formazione è dotata di un buon sistema di sicurezza. 2 parametri prestazionali
(1) potenza in ingresso: sistema bifase a tre fili 220 V più o meno 10% 50 Hz
(2) dimensioni esterne: 600 mm x 400 mm x 1300 mm
(3) capacità dell'unità: < 0,5 kVA
(4) peso: < 50 kg
(5) condizioni di funzionamento: temperatura - 10 °C ~ + 40 °C umidità relativa < 85% (25 °C)
3. Esperimento completo
(1) Esperimento dimmer monofase
(2) Esperimento dimmer uplink trifase
(3) Il modulo di potenza consente di studiare:
Dimmer monofase (con angolo di fase)
Dimmer a monte trifase (con neutro ad angolo di fase e senza neutro)
Alimentato a 230 V/400 V, 50 Hz
Potenza: almeno 1 kW
Lo schema di principio del dimmer è illustrato sul frontale del modulo
(4) Unità di comando:
La regolazione dell'angolo di avvio è accessibile tramite display digitale diretto in gradi
L'unità consente l'acquisizione di dati di diversi segnali di comando dei tre rami, correnti di uscita e valori di tensione
Schema sinottico sul frontale del modulo
Il modulo è protetto da manovre errate (cortocircuito, sovraccarichi, ecc.)
5) Alimentatore: almeno 1 kW adattato al modulo di potenza, protetto da cortocircuito e sovraccarico (se protetto da fusibile, fornire 10 pezzi di ricambio)
(6) Unità di carico:
3 Carico resistivo trifase 1kW
Carico induttivo trifase 1kVA
Motore asincrono trifase 700W
