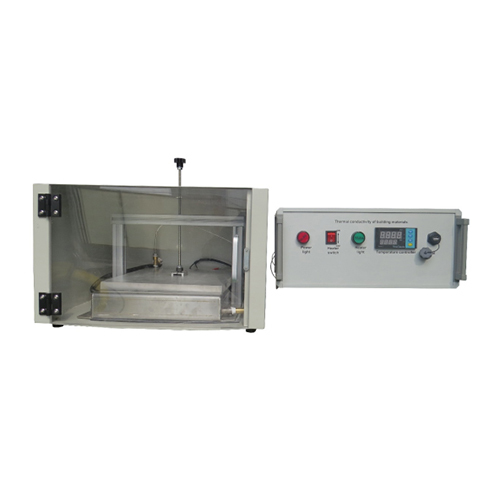

SMTH-WL376 Modello didattico sulla conduttività termica dei materiali da costruzione Attrezzatura dimostrativa Attrezzatura da laboratorio termicoDescrizione
L'isolamento termico nella progettazione edilizia è un sottosettore della fisica delle costruzioni; utilizza misure appropriate, come la progettazione dei componenti, per garantire un clima ambientale confortevole durante tutto l'anno, consumando al contempo poca energia. Questo risultato si ottiene utilizzando materiali da costruzione con elevata resistenza termica e bassa trasmissione per irraggiamento termico.
Il dispositivo SMTH-WL376 viene utilizzato per analizzare la conduttività termica di diversi materiali da costruzione non metallici, secondo la norma DIN 52612. La fornitura include campioni di diversi materiali: pannelli isolanti in Armaflex, truciolare, PMMA (vetro acrilico), polistirolo espanso, polistirene-PS, poliossimetilene-POM, sughero e gesso. I campioni hanno tutti le stesse dimensioni e vengono posizionati tra una piastra riscaldata e una piastra raffreddata ad acqua. Un dispositivo di serraggio garantisce una pressione di contatto e un contatto termico riproducibili.
La piastra calda è riscaldata da un tappetino riscaldante elettrico. Nella piastra fredda, la temperatura viene raggiunta tramite raffreddamento ad acqua. I sensori misurano le temperature all'ingresso e all'uscita dell'acqua di raffreddamento e al centro di entrambe le piastre.
Le temperature per la piastra calda sopra il campione e per la piastra fredda sotto il campione vengono impostate tramite il software in dotazione. Un sistema di controllo della temperatura garantisce temperature costanti.
Il flusso di calore tra la piastra calda e la piastra fredda attraversa il campione e viene misurato da uno speciale sensore di flusso termico. L'intero alloggiamento, incluso il coperchio, è isolato termicamente per garantire condizioni ambientali costanti.
