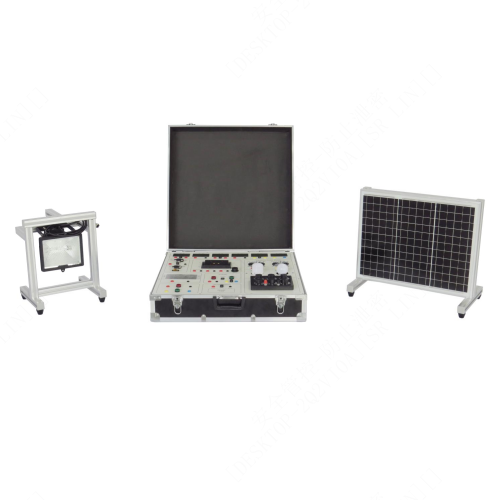

Scatola sperimentale per la generazione di energia solare Attrezzatura didattica Formazione sulle competenze tecniche Sistema di formazione sulle energie rinnovabili
No.SMTG319E
SMTG319E Scatola sperimentale per la generazione di energia solare Attrezzatura didattica Formazione sulle competenze tecniche Sistema di formazione sulle energie rinnovabili
SMTG319E Scatola sperimentale per la generazione di energia solare Attrezzatura didattica Formazione sulle competenze tecniche Sistema di formazione sulle energie rinnovabili 1. Introduzione all'apparecchiatura 1.1 Panoramica Il trainer solare è un sistema di generazione di energia che sfrutta l'effetto fotovoltaico dei pannelli solari per convertire direttamente l'energia della radiazione solare in energia elettrica. È composto da pannelli solari, batterie, regolatori solari, inverter, carichi, ecc. Ha una struttura modulare e i punti di prova elettrici sono tutti collegati ai cavi sperimentali tramite prese sperimentali sicure. Il suo principio di funzionamento è che l'energia della radiazione solare viene prima convertita in energia elettrica attraverso il pannello solare e poi convertita dall'inverter per alimentare il carico. Allo stesso tempo, l'energia elettrica in eccesso viene immagazzinata nella batteria sotto forma di energia chimica dopo essere passata attraverso il regolatore solare. 1.2 Caratteristiche (1) Dispone di un buon sistema di protezione di sicurezza. (2) Consente agli studenti di smontarlo e spostarlo autonomamente ed è facile da usare. (3) I circuiti e i dispositivi sperimentali sono completamente configurati e possono essere utilizzati in combinazione per completare i contenuti della formazione pratica di varie materie. 2. Parametri tecnici Potenza in ingresso: AC220V±10%, 50Hz Dimensioni della scatola sperimentale: 620*620*180mm Dimensioni della sorgente luminosa simulata (lampada alogena): 300*250*385mm Dimensioni del pannello solare: 520*300*465mm Peso: <25kg Condizioni di funzionamento: temperatura ambiente 10℃～30℃, umidità relativa <75% (25℃) 3. Elenco dei componenti e introduzione dettagliata 3.1 Parte principale N. Nome 1 Lampada alogena 2 Scatola per esperimenti solari 3 Pannello solare 3.2 Pannello solare N. Nome 1 Unità luminosa 2 Modulo a matrice di punti 3 Unità di controllo della sorgente luminosa analogica 4 Unità di uscita del pannello solare 5 Cella batteria 6 Unità inverter 7 Modulo regolatore solare 8 Modulo display (voltmetro CC, amperometro CC, voltmetro CA, amperometro CA) 9 Unità di carico della ventola 10 Cella di carico della lampada 11 Scatola di resistenza 3.3 Accessori N. Nome 1 Cavo elettrico di sicurezza da 4 mm (blu) 2 Cavo elettrico di sicurezza da 4 mm (giallo) 3 Cavo elettrico di sicurezza da 4 mm (nero) 4 Cavo elettrico di sicurezza da 4 mm (rosso) 5 Cavo di rete 6 Cavo di alimentazione 7 CD 4. Elenco degli esperimenti Esperimento 1 Esperimento di prova della tensione a circuito aperto del pannello solare Esperimento 2 Esperimento di prova della corrente di cortocircuito del pannello solare Esperimento 3 Esperimento di prova del punto di massima potenza del pannello solare Esperimento 4 Esperimento di misura dell'efficienza di conversione del pannello solare Esperimento 5 Esperimento di prova della caratteristica I-V o P-V del pannello solare Esperimento 6 Esperimento di prova della caratteristica di tensione al buio del pannello solare Esperimento 7 Esperimento di prova della caratteristica di carico e di uscita del pannello solare Esperimento 8 Esperimento sul principio di funzionamento del regolatore solare Esperimento 9 Esperimento di protezione da sovraccarico del regolatore solare per la batteria Esperimento 10 Esperimento di protezione da sovraccarico del regolatore solare per la batteria Esperimento 11 Esperimento di protezione da inversione di polarità Esperimento 12 Esperimento di ricarica anti-inversione notturna Esperimento 13 Esperimento sul principio di funzionamento dell'inverter off-grid Esperimento 14 Esperimento di generazione di energia fotovoltaica indipendente Esperimento 15 Esperimento sulla caratteristica di carico diretto di un sistema fotovoltaico a celle solari Esperimento 16 Esperimento di test del software
