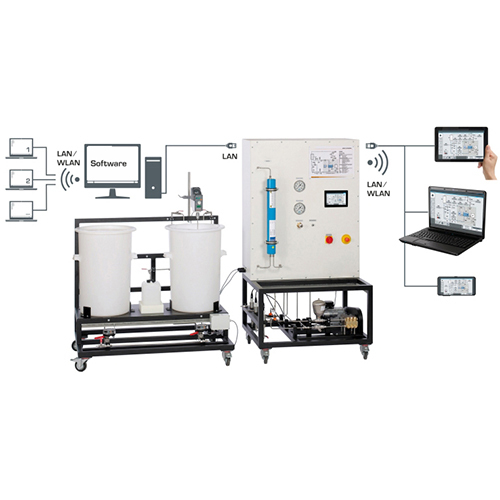

SMTW009 Impianto pilota ad osmosi inversa (automatizzato) con computer e UPS di backup Caratteristiche principali dell'attrezzatura Trainer per il trattamento delle acque Attrezzatura didattica Attrezzatura per la formazione professionaleL'unità di processo consente di sviluppare e analizzare i seguenti aspetti:
Effetto della pressione di esercizio
Effetto della portata di alimentazione
Effetto del trattamento con luce UV (sterilizzazione del permeato)
Rapporto tra concentrato e permeato
Ottimizzazione del processo di osmosi inversa
Specifiche (o equivalenti)
Struttura in acciaio inox AISI 304 con ruote
Serbatoio di alimentazione in acciaio inox AISI 316 con capacità di 90 l
Serbatoio in acciaio inox AISI 316 per la raccolta del permeato, con capacità di 60 l
Pompa di alimentazione a pistoni in acciaio inox AISI 316, con microfiltro (5 μ) in aspirazione, con portata da 0 a 700 l/h, Pmax = 60 bar
Pompa a ingranaggi a trasmissione magnetica per il trasferimento del permeato alla lampada UV
Pressostato di sicurezza
Membrana osmotica con corpo in acciaio inox AISI 316
Manometro Bourdon in acciaio inox AISI 304 con campo di misura da 0 a 60 bar
Flussometro ad area variabile in acciaio inox e vetro con campo di misura da 20 a 200 l/h (solo per mod. OI/EV)
Flussometro ad area variabile in acciaio inox e vetro con campo di misura da 80 a 800 l/h (solo per mod. OI/EV)
Lampada UV per la sterilizzazione del permeato
Conduttivimetro a microprocessore con sensore in acciaio inox e campo di misura da 0 a 2000 μs/cm
Linee di collegamento e valvole in acciaio inox AISI 304 e 316
Quadro elettrico IP55, conforme alla marcatura CE, comprensivo di sinottico impianto e interruttore differenziale
Pulsante di emergenza
Alimentazione: 400 Vca 50 Hz trifase - 4 kVA
Trasmettitore elettronico di portata con campo di misura da 0 a 200 l/h e Segnale di uscita da 4 a 20 mA
Trasmettitore di portata elettronico con intervallo da 0 a 800 l/h e segnale di uscita da 4 a 20 mA
Trasmettitore di pressione elettronico in acciaio inossidabile, con intervallo da 0 a 60 bar e segnale di uscita da 4 a 20 mA
Valvola pneumatica in acciaio inossidabile AISI 316 per il controllo della pressione, Cv = 0,32
Valvola pneumatica in acciaio inossidabile AISI 316 per il controllo della portata di scarico del concentrato, Cv = 0,2
Controller PID digitale a microprocessore con due loop di controllo
Software di supervisione per Windows: consente di controllare segnali ON/OFF, segnali analogici provenienti dal
controller PID, trend in tempo reale e trend storico.
