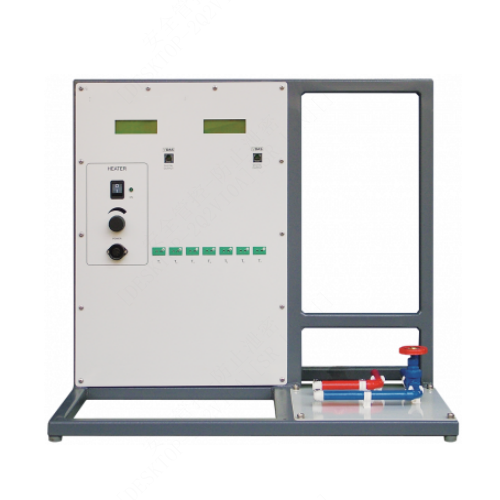

Unità di servizio dello scambiatore di calore (larghezza terra/terra) Modello didattico Attrezzatura didattica Attrezzatura didattica per il trasferimento termico
No.AFT108
AFT108 Unità di servizio dello scambiatore di calore (larghezza terra/terra) Modello didattico Attrezzatura didattica Attrezzatura didattica per il trasferimento termico
Fornitura elettrica
Monofase da 50 Hz a 60 Hz, da 90 V CA a 250 V CA a 5 A
Corrente di linea fino a 13 A a 230 V, 220-240 Volt, monofase, 50 Hz
AFT108 Unità di servizio dello scambiatore di calore (larghezza terra/terra) Modello didattico Attrezzatura didattica Attrezzatura didattica per il trasferimento termico Caratteristiche • Unità base da banco autonoma con quattro esperimenti opzionali • Semplice e sicura da usare, i suoi raccordi a prova di errore consentono agli studenti di cambiare e collegare gli esperimenti opzionali in modo rapido e semplice senza attrezzi • Display digitali chiari di tutte le letture (non è necessario un computer per utilizzarla o effettuare le letture) • Ciascun esperimento è dotato di una piastra di base con un diagramma schematico chiaro per mostrare agli studenti come collegarli e le posizioni dei punti di misura • Può essere collegato a un sistema di acquisizione dati versatile Descrizione Fornisce acqua fredda e riscaldamento agli esperimenti opzionali e a tutti gli strumenti necessari per misurarne le prestazioni. L'impianto idrico dell'unità base si collega a una presa di acqua fredda e a uno scarico adeguati. Include una valvola manuale per un flusso d'acqua controllabile e un semplice tubo di ritorno, entrambi codificati a colori. I collegamenti idraulici agli esperimenti opzionali sono connettori rapidi autosigillanti per sicurezza e semplicità. I flussi di fluido in ingresso e in uscita hanno colori diversi per ridurre gli errori. La sostituzione di un esperimento richiede meno di un minuto. L'unità base fornisce una corrente elettrica variabile e misurata al riscaldatore in ogni esperimento e funziona con un interruttore di sicurezza per impedire che il riscaldatore si surriscaldi. Include anche prese per le termocoppie integrate in ogni esperimento opzionale. I chiari display digitali multilinea sull'unità base mostrano le temperature e la potenza del riscaldatore di ogni esperimento. Un'area libera a destra del telaio dell'unità base consente di installare l'hardware VDAS-F opzionale. Ogni esperimento opzionale è posizionato su una piastra di base dotata di un chiaro schema elettrico che mostra i collegamenti e le posizioni dei punti di misura. La piastra di base si fissa all'unità base con viti a testa zigrinata (gli studenti non necessitano di attrezzi). Nota: è necessario aver completato almeno uno degli esperimenti opzionali. Non è possibile effettuare esperimenti con la sola unità base. È possibile effettuare test con o senza un computer collegato. Tuttavia, per test più rapidi e una registrazione più semplice dei risultati, è possibile utilizzare il sistema opzionale di acquisizione dati versatile (VSD). Questo consente l'acquisizione, il monitoraggio e la visualizzazione dei dati in tempo reale, il calcolo e la creazione di grafici di tutte le letture importanti su un computer (computer non incluso). Condizioni operative Ambiente operativo: Laboratorio Intervallo di temperatura di stoccaggio: da -25 °C a +55 °C (quando imballato per il trasporto) Intervallo di temperatura di esercizio: da +5 °C a +40 °C Intervallo di umidità relativa di esercizio: 80% a temperature < 31 °C con diminuzione lineare al 50% a 40 °C Moduli sperimentali disponibili • Esperimento di conduzione termica lineare • Esperimento di conduzione termica radiale • Esperimento di trasferimento termico superficiale esteso • Esperimento di conduttività di liquidi e gas Servizi essenziali Spazio necessario sul banco di lavoro: 650 mm x 480 mm Acqua: Acqua pulita, fredda e scarico Nota: l'acqua fredda deve avere una temperatura compresa tra 5 °C e 15 °C e una pressione massima di 3 bar. Alimentazione elettrica: Monofase da 50 Hz a 60 Hz da 90 V CA a 250 V CA a 5 A Corrente di linea fino a 13 A a 230 V 220-240 Volt, monofase, 50 Hz Area di scambio termico: 24000 mm² -11 scambiatori di calore essenziali disponibili -12 ingressi di temperatura -Portata acqua calda: 4...50 g/s -Portata acqua fredda: 4...50 g/s -Indicatore digitale di temperatura: risoluzione 0,1 °C Scaldabagno: resistenza a immersione da 3 kW -Protezione scaldabagno: termostato massimo 80 °C
