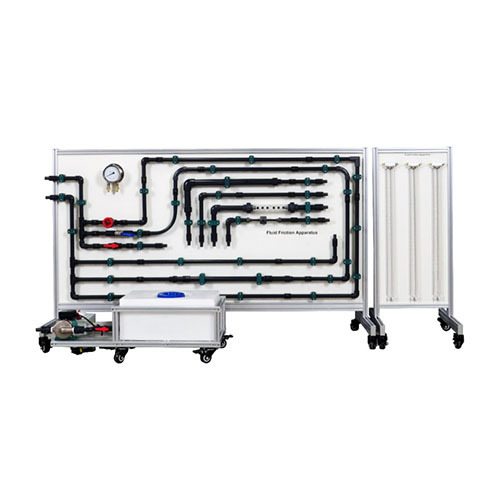

SMTF3111 Apparecchiature per l'attrito dei fluidi Attrezzature di laboratorio per l'idrodinamica Attrezzature didattiche Attrezzature per l'insegnamento1. Introduzione al prodotto
1.1 Descrizione del prodotto
L'apparato per l'attrito dei fluidi consente un'analisi dettagliata del flusso, delle tecniche di misurazione del flusso e delle perdite in varie tubazioni e raccordi. L'apparato è dotato di tre circuiti idraulici, inclusi strumenti, tubazioni e raccordi, con una valvola diversa su ciascun circuito. La valvola è posizionata a valle di ciascun circuito per evitare turbolenze a monte. Il circuito più interno presenta parti intercambiabili, tra cui orifizi, tubi di Venturi, tubi di Pitot, tubi grezzi e filtri. Un pannello verticale rimovibile e salvaspazio contiene tutte le tubazioni e i raccordi per un facile accesso.
Per misurare la perdita di pressione in ogni sezione, gli studenti utilizzano un set di manometri e un manometro differenziale (inclusi). Per regolare il livello di riferimento dell'acqua nel tubo del set di manometri, gli studenti collegano una pompa manuale (inclusa) a una valvola di sfiato posta sopra il tubo. Per condurre l'esperimento, gli studenti installano un tavolo idraulico per pompare acqua attraverso i circuiti e misurare la perdita di pressione attraverso le tubazioni e i raccordi. Scoprono anche le perdite causate da rapide espansioni e contrazioni. Diverse sezioni di tubo hanno diametri diversi per mostrare come ciò influisca sulla perdita di pressione.
Il misuratore di portata Venturi e l'apparato con orifizio calibrato mostrano agli studenti due metodi comuni per misurare la portata d'acqua. Forniscono inoltre applicazioni delle equazioni di Bernoulli per il flusso di fluidi incomprimibili. Gli studenti li utilizzano per misurare la portata e confrontare le perdite di ciascun metodo. Il dispositivo include anche un tubo di Pitot statico. Facendo passare il tubo di Pitot attraverso il diametro del tubo, gli studenti possono determinare la distribuzione della velocità e il coefficiente di portata. Trovano anche la relazione tra portata e differenza di pressione. I tubi artificialmente rugosi consentono agli studenti di studiare il coefficiente di attrito con diversi numeri di Reynolds.
1.2 Caratteristiche del prodotto
1. Il prodotto offre eccellenti prestazioni di sicurezza elettrica, un'eccellente impermeabilità e un'affidabilità di messa a terra.
2. Il design del prodotto è elegante e semplice nella struttura.
3. Il prodotto adotta misure anticorrosione e materiali solidi, resistenti e durevoli, che ne prolungano notevolmente la durata.
4. Il prodotto dispone di numerosi moduli sperimentali e può completare attività di test in diverse condizioni. 2. Specifiche tecniche
2.1 Parametri tecnici
Parametri di alimentazione: AC220V
Parametri della pompa dell'acqua: Potenza 320W; Portata 105L/min; Prevalenza 10m
Campo di misurazione della colonna di livello del liquido: 0~800mmH2O
Campo di misurazione del manometro: 0~25
Capacità del serbatoio dell'acqua: 40L
Condizioni ambientali di lavoro: Temperatura ambiente: 10℃～30℃ Umidità relativa ＜75% (25℃).
2.2 Dimensioni e peso
Dimensioni: 2100*800*1280mm
Peso: 100KG
3. Componente del prodotto
3.1 Parte principale del prodotto
N. Nome
1 Uscita di scarico della tubazione sperimentale
2 Ingresso acqua della tubazione sperimentale
3 Terzo circuito
4 Secondo circuito
5 Primo circuito
6 Manometro
7 Valvola 3
8 Valvola 2
9 Valvola 1
10 Gomito di grande diametro
11 Gomito a gomito
12 Gomito di medio diametro
13 Gomito ad angolo retto
14 Accessorio sperimentale rimovibile a tre circuiti 1
15 Accessorio sperimentale rimovibile a tre circuiti 2
16 Accessorio sperimentale rimovibile a tre circuiti 3
17 Accessorio sperimentale rimovibile a tre circuiti 4
18 Uscita pompa dell'acqua
19 Pompa dell'acqua
20 Valvola di controllo del flusso
21 Quadro elettrico
22 Serbatoio dell'acqua
23 Unità di misura della differenza di pressione del livello del liquido
3.2 Parte elettrica del prodotto
N. Nome
1 Interruttore automatico
2 Interruttore di controllo della pompa dell'acqua
3 Spia di alimentazione
4 Spia di stato di funzionamento
3.3 Accessori del prodotto
No. Nome
1 Misurino
2 Trachea
3 Trachea per pompa ad aria
4 Trachea per pompa ad aria
5 Cronometro
6 Tubo dell'acqua
4. Elenco delle configurazioni del prodotto
No. Nome Quantità
1 Apparecchio per attrito fluido SMTF3111 1
2 Unità di alimentazione idrica 1
3 Unità di misura della differenza di pressione 1
4 Manometro 1
5 Pompa dell'acqua 1
6 Circuito sperimentale di circolazione principale 3
7 Accessori sperimentali del circuito sostituibile 4
8 Serbatoio dell'acqua 1
9 Misurino 1
10 Tubo dell'aria 7
11 Tubo dell'aria della pompa ad aria 1
12 Pompa ad aria 1
13 Cronometro 1
5. Elenco degli esperimenti didattici sul prodotto
(1) Metodo di misurazione della portata approssimativa
(2) Misurazione della perdita di pressione complessiva del primo modulo sperimentale del circuito del misuratore di portata a frizione
(3) Misurazione della perdita di pressione locale del primo modulo sperimentale del circuito del misuratore di portata a frizione
(4) Misurazione della perdita di pressione complessiva del secondo modulo sperimentale del circuito del misuratore di portata a frizione
(5) Misurazione della perdita di pressione locale del secondo modulo sperimentale del circuito del misuratore di portata a frizione
(6) Misurazione della perdita di pressione complessiva del terzo circuito del misuratore di portata a frizione e degli accessori sostituibili
(7) Misurazione della perdita di pressione del terzo circuito del misuratore di portata a frizione e degli accessori del misuratore di portata Venturi
