1. Introduzione all'apparecchiatura
1.1 Panoramica
In ingegneria, il trasporto di fluidi tramite condotte è un metodo estremamente importante. Quando il fluido scorre nella condotta, si verifica una perdita di energia. La perdita di energia del fluido nella condotta si manifesta principalmente in due forme: perdita di resistenza lungo la linea e perdita di resistenza locale. La perdita di resistenza lungo la linea è causata principalmente dall'attrito tra la condotta e il fluido, mentre la perdita di resistenza locale è causata dalla presenza di vari altri raccordi nella condotta, come gomiti, improvvise dilatazioni o contrazioni del canale di flusso, valvole, raccordi a T, ecc. Quando il fluido scorre attraverso l'area locale di queste condotte, la velocità e la direzione del flusso sono costrette a cambiare bruscamente, con conseguente collisione di particelle di fluido, vortici, flussi secondari, separazione del flusso e riattacco alla parete. Rispetto alla perdita di resistenza lungo la linea, la perdita di resistenza locale è molto maggiore, quindi l'attenzione sarà rivolta alla perdita di resistenza locale.

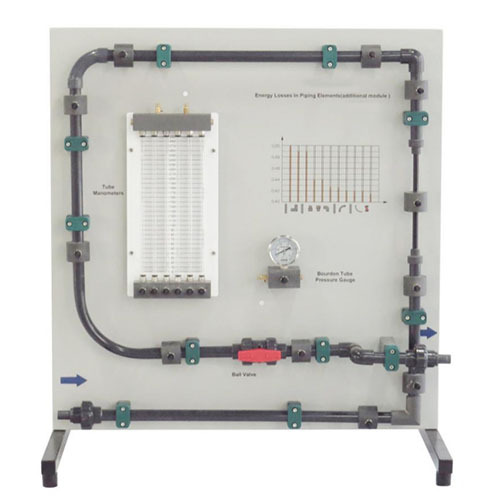

Perdita di energia nei componenti della condotta (modulo aggiuntivo) è un dispositivo sperimentale per lo studio della perdita di resistenza locale di vari componenti della condotta. 1.2 Caratteristiche
(1) Il dispositivo è dotato di una varietà di componenti sperimentali e di numerose funzioni.
(2) Il dispositivo è compatto ed elegante e il logo principale è facile da comprendere.
(3) Il dispositivo è realizzato con materiali di alta qualità e ha una maggiore durata.
(4) Il dispositivo adotta un design modulare ed è espandibile.
2. Parametri tecnici
Dimensioni: 930 mm x 760 mm x 1080 mm
Peso: 42 kg
Condizioni di funzionamento: temperatura ambiente 10℃～30℃, umidità relativa <75% (25℃).

3. Elenco dei componenti e introduzione dettagliata
3.1 Parte principale
N. Nome
1 Gomito per tubo stretto
2 Angolo di tubo
3 Valvola di scarico
4 Manometro differenziale a sei tubi
5 Tubo di espansione
6 Manometro a tubo Bourdon
7 Tubo di contrazione
8 Gomito per tubo largo
9 Valvola a sfera di regolazione del flusso
10 Uscita acqua
11 Ingresso acqua
12 Gomito ad angolo retto
3.2 Elenco delle configurazioni dell'apparecchiatura
N. Nome Quantità
Componente 1 Gomito per tubo stretto 1
Componente 2 Angolo di tubo 1
Componente 3 Valvola di scarico 1
Componente 4 Manometro differenziale a sei tubi 1
Componente 5 Tubo di espansione 1
Componente 6 Manometro a tubo Bourdon 1
Componente 7 Tubo di contrazione 1
Componente 8 Gomito per tubo largo 1
Componente 9 Valvola a sfera di regolazione del flusso 1
Componente 10 Gomito ad angolo retto 1
3.3 Accessori
N. Nome Quantità
1 Tubo rigido trasparente 1 set
4. Elenco degli esperimenti
Esperimento 1: Misurazione della perdita di energia e del coefficiente di perdita di componenti di tubi a gomito ad angolo retto
Esperimento 2: Misurazione della perdita di energia e del coefficiente di perdita di componenti di tubi a contrazione
Esperimento 3: Misurazione della perdita di energia e del coefficiente di perdita di componenti di tubi a dilatazione
Esperimento 4: Misurazione della perdita di energia e del coefficiente di perdita di componenti di tubi ad angolo
Esperimento 5: Misurazione della perdita di energia e del coefficiente di perdita di componenti di tubi a gomito stretti
Esperimento 6: Misurazione della perdita di energia e del coefficiente di perdita di componenti di tubi a gomito larghi
Esperimento 7: Misurazione della perdita di energia e del coefficiente di perdita di componenti di tubi con valvola a sfera di controllo del flusso
