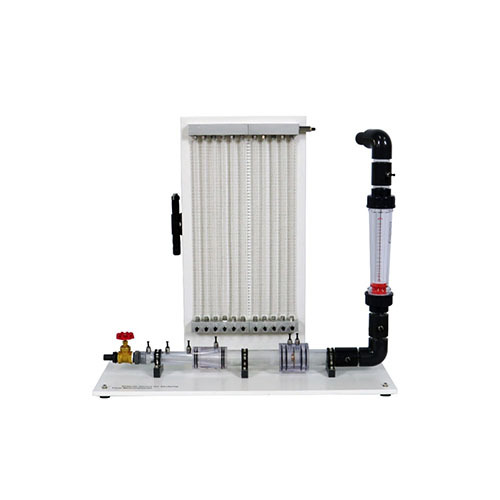

SMTFH10 Dispositivo didattico per lo studio delle misure di portata, apparecchiature di formazione per l'ingegneria dei fluidi, apparecchiature di formazione professionale, apparecchiature didattiche1. Introduzione al prodotto
1.1 Descrizione del prodotto
La misurazione della portata di un fluido svolge un ruolo importante nella produzione industriale e nel controllo di processo. A causa della complessità delle proprietà del fluido, dello stato del flusso, delle condizioni di flusso e del meccanismo di rilevamento, oggigiorno gli strumenti di misurazione della portata sono diversificati, specializzati e con prezzi diversi. Il sensore di portata, che ne costituisce il cuore, è disponibile in vari tipi e in rapida evoluzione.
Il tubo di Venturi è un sensore di portata a strozzamento. Il suo principio di funzionamento si basa sull'effetto Venturi, ovvero quando il flusso ristretto attraversa la sezione di flusso ridotto, la portata del fluido aumenta e risulta inversamente proporzionale alla sezione di flusso. Il tubo di Venturi è costituito da tre parti: la sezione di contrazione, la gola e la sezione di diffusione. È ampiamente utilizzato nei settori dell'energia e dell'energia elettrica, come gas, elettricità e cemento, per la sua struttura semplice, l'ampia gamma di condizioni di lavoro applicabili e il facile monitoraggio in tempo reale. Il metodo di misurazione del tubo di Venturi si basa sull'equazione di continuità del flusso del fluido e sull'equazione di Bernoulli. La portata viene calcolata misurando la differenza di pressione a monte e a valle della gola del tubo di Venturi. Il misuratore di portata a orifizio è un misuratore di portata a pressione differenziale. Il suo principio di funzionamento è che quando il fluido scorre attraverso il dispositivo di strozzamento nella tubazione, il fascio di flusso forma una contrazione locale in corrispondenza del dispositivo di strozzamento, con conseguente aumento della velocità del flusso e diminuzione della pressione statica, generando così una caduta di pressione a monte e a valle del dispositivo di strozzamento, ovvero una differenza di pressione. Maggiore è la portata del fluido, maggiore è la differenza di pressione generata a monte e a valle del dispositivo di strozzamento. L'entità della portata del fluido viene misurata misurando la differenza di pressione. Questo metodo di misurazione si basa sulla legge di conservazione dell'energia e sulla legge di continuità del flusso. Il misuratore di portata a orifizio presenta le seguenti caratteristiche: struttura semplice, facile manutenzione, prestazioni stabili e utilizzo affidabile. È ampiamente utilizzato nella misurazione della portata di gas, vapore e liquidi.
Il misuratore di portata a rotore (rotometro), noto anche come misuratore di portata a galleggiante, funziona secondo il principio secondo cui, in un tubo conico verticale che si espande dal basso verso l'alto, il flusso del fluido impatta sul rotore e genera una forza su di esso. Quando la portata è sufficientemente elevata, la forza generata solleva il rotore. Allo stesso tempo, il fluido misurato scorre attraverso la sezione anulare tra il rotore e la parete del tubo conico, e sul rotore agiscono tre forze: la pressione dinamica del fluido sul rotore, la spinta idrostatica del rotore nel fluido e la gravità del rotore stesso. Quando queste tre forze sono bilanciate, il rotore galleggia stabilmente in una determinata posizione nel tubo conico, e la posizione del rotore nel tubo conico corrisponde alla portata del fluido che scorre attraverso il tubo conico. Il misuratore di portata a rotore è adatto alla misurazione della portata di tubazioni di piccolo e medio diametro e presenta i vantaggi di una perdita di carico ridotta e costante, un ampio intervallo di misura, un ampio rapporto di scala, un funzionamento affidabile e una scala lineare, nonché di facilità d'uso e manutenzione.
Questi tre misuratori di portata hanno caratteristiche e scenari di applicazione specifici. Nelle apparecchiature sperimentali, possono essere utilizzati per misurare e controllare con precisione la portata dei fluidi, il che è di grande importanza per l'insegnamento e la ricerca in meccanica dei fluidi. 1.2 Caratteristiche del prodotto
1. Il design del prodotto è accattivante, robusto e durevole.
2. La struttura del prodotto è chiara e il principio è chiaro.
3. Il prodotto è dotato di numerosi moduli sperimentali e può essere utilizzato per esperimenti complessi.
2. Specifiche tecniche
2.1 Parametri tecnici
Campo di misura del misuratore di portata a rotore: 0-4 m³/h.
Campo di misura del misuratore di livello: 0-570 mm.
Condizioni ambientali di lavoro: Temperatura ambiente: 10℃～30℃ Umidità relativa ＜ 75% (25℃).
2.2 Dimensioni e peso
Dimensioni: 905 mm x 383 mm x 832 mm
Peso: 30 kg
3. Componente del prodotto
3.1 Parte principale del prodotto
N. Nome
1 Ingresso
2 Valvola di flusso
3 Flussimetro Venturi
4 Pompa dell'aria
5 Colonna di livello
6 Interfaccia pompa dell'aria
7 Porta di scarico
8 Rotametro
9 Flussimetro a orifizio
10 Gomito ad angolo retto
3.3 Accessori del prodotto
N. Nome
1 Tubo dell'aria
2 Tubo dell'acqua
3 Tubo di collegamento del gonfiatore
4. Elenco delle configurazioni del prodotto
N. Nome Quantità
1 Valvola di flusso 1
2 Flussimetro Venturi 1
3 Pompa dell'aria 1
4 Colonna di livello 1
5 Rotametro 1
6 Flussimetro a orifizio 1
7 Gomito ad angolo retto 1
8 Valvola di flusso 1
9 Tubo dell'aria 9
10 Tubo dell'acqua 2
5. Elenco degli esperimenti didattici sul prodotto
(1) Misurazione della portata mediante flussimetro
(2) Misurazione della perdita di energia in tubi ad angolo retto
