SMTFHM 150.04A Attrezzature per esperimenti di ingegneria dei fluidi delle pompe centrifughe Attrezzature per l'insegnamento Attrezzature per la formazione professionaleI. Panoramica del prodotto
1.1 Panoramica

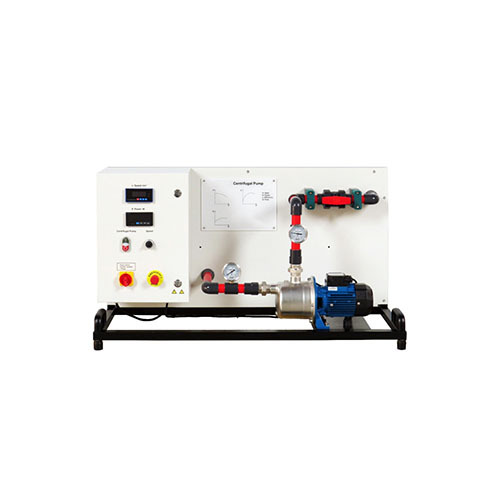

Le pompe centrifughe sono turbine utilizzate per il trasporto di fluidi. Il dispositivo SMTFHM 150.04A può essere utilizzato per studiare le pompe centrifughe e registrarne le curve caratteristiche tipiche.
Il dispositivo sperimentale è costituito da una pompa centrifuga autoadescante, una valvola a sfera sul lato di mandata e manometri sui lati di ingresso e di uscita. È azionato da un motore asincrono. La velocità può essere regolata in modo continuo tramite un convertitore di frequenza. La valvola a sfera viene utilizzata per regolare la prevalenza.
Nell'esperimento, le caratteristiche di funzionamento della pompa vengono studiate in funzione della portata e visualizzate come una curva caratteristica. La velocità e la potenza del motore vengono visualizzate digitalmente. Le pressioni sui lati di ingresso e di uscita vengono visualizzate su due manometri.
Il dispositivo sperimentale può essere posizionato facilmente e in sicurezza sulla superficie di lavoro del modulo base. La pompa aspira acqua da un serbatoio sul modulo base. La portata è determinata dal flusso di ritorno nel serbatoio di misurazione sul modulo base.
1.2 Caratteristiche
1. Il prodotto ha un aspetto gradevole ed è durevole.
2. Il prodotto offre eccellenti prestazioni elettriche e sicurezza elettrica, garantendo la piena sicurezza dell'utente.
3. Il prodotto adotta un design modulare e può essere utilizzato in combinazione con moduli sperimentali della stessa serie.
4. Il prodotto ha una struttura semplice, il principio è chiaro e facile da comprendere, ed è facile per gli studenti apprendere le conoscenze pertinenti.
II. Parametri prestazionali
2.1 Parametri tecnici
Parametri di alimentazione: AC 230 V 50 Hz
Pompa centrifuga, autoadescante
Portata massima: 3000 l/h
Prevalenza massima: 36,9 m
Motore asincrono
Potenza nominale: circa 370 W
Campo di misura:
Pressione (uscita): -1...5 bar
Pressione (ingresso): -1...1,5 bar
Velocità: 0...3000 giri/min
Potenza: 0...1000 W
2.2 Dimensioni e peso
Dimensioni: 1100 mm x 640 mm x 600 mm
Peso: circa 45 kg
III. Elenco dei componenti
3.1 Parte principale
Numero Nome
1 Contagiri
2 Misuratore di potenza
3 Interruttore di alimentazione della pompa dell'acqua
4 Potenziometro regolatore di velocità
5 Interruttore di carico
6 Interruttore di arresto di emergenza
7 Schema elettrico
8 Interruttore di controllo del flusso
9 Manometro di uscita
10 Manometro di ingresso
11 Pompa dell'acqua monofase
3.2 Accessori
Numero Nome
1 Chiave
IV. Elenco delle configurazioni del prodotto
N. Nome QYT
1 Contagiri 1
2 Misuratore di potenza 1
3 Interruttore di alimentazione della pompa dell'acqua 1
4 Potenziometro regolatore di velocità 1
5 Interruttore di carico 1
6 Interruttore di arresto di emergenza 1
7 Schema elettrico 1
8 Interruttore di controllo del flusso 1
9 Manometro di uscita 1
10 Manometro di ingresso 1
11 Pompa dell'acqua monofase 1
12 Chiave 2
V. Elenco degli esperimenti
Esperimento 1 Metodo di misurazione della portata della pompa
Esperimento 2 Esperimento sulle caratteristiche di funzionamento della pompa centrifuga
Esperimento 3 Esperimento sulla regolazione della velocità della pompa centrifuga
