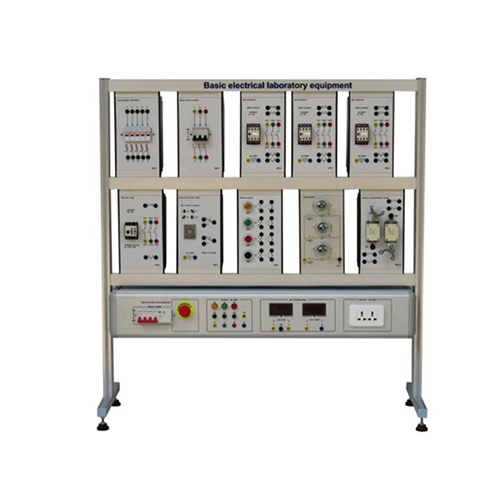

SMTE113 Attrezzatura di laboratorio elettrica di base Attrezzatura di laboratorio elettrica Attrezzatura didattica Attrezzatura didattica
1. Panoramica del prodotto
1.1 Panoramica
Questo pacchetto formativo consente di acquisire familiarità con le caratteristiche operative dei motori a corrente continua e dei motori sincroni attraverso esperimenti pertinenti, di padroneggiare i principi e i metodi di controllo e di coltivare le relative conoscenze e competenze degli studenti. È adatto a istituti professionali superiori, scuole professionali superiori, scuole professionali secondarie e istituti tecnici. Valutazione dell'insegnamento professionale e della formazione delle competenze.
1.2 Caratteristiche
(1) La piattaforma di formazione adotta una struttura a colonna in profilo di alluminio, con cuscino sul fondo, strumento di misura e alimentatore di formazione integrati, facile da usare e non facile da danneggiare.
(2) La piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza.
2. Parametri tecnici
(1) Potenza in ingresso: sistema trifase a cinque fili 380 V±10% 60 Hz
(2) Dimensioni: 1100 mm × 400 mm × 1200 mm
(3) Capacità della macchina: <1,5 KVA
(4) Peso: <150 kg
(5) Condizioni di funzionamento: temperatura ambiente -10 °C ~ +40 °C Umidità relativa <85% (25 °C)

3. Composizione del prodotto
3.1 Schermo di controllo dell'alimentazione
Il pannello di controllo dell'alimentazione adotta un pannello profilato in lega di alluminio e la struttura a scatola chiusa è integrata con il telaio di posizionamento inferiore.
3.2 Configurazione dello schermo di controllo dell'alimentazione
(1) Ingresso di alimentazione trifase a cinque fili, controllato da interruttore differenziale, con pulsante di arresto di emergenza. In caso di emergenza, premere l'interruttore del pulsante di arresto di emergenza per interrompere l'alimentazione.
(2) È dotato di un indicatore di alimentazione, una presa di corrente e un terminale di uscita di sicurezza.
(3) Configurare l'interruttore di protezione speciale del motore CA, alimentatore CA integrato, con protezione da cortocircuito.
(4) Alimentatore CA integrato con protezione da cortocircuito.
3.4 Dispositivi complementari
(1) Unità di controllo relè temporizzato
(2) Unità di controllo relè di sovracorrente con ritardo termico
(3) Unità di controllo circuito di interblocco contattore
(4) Modulo pulsanti
(5) Modulo interruttore automatico in aria
(6) Modulo fusibile
(7) Modulo finecorsa
4. I contenuti della formazione possono essere completati
Motore asincrono trifase a gabbia di scoiattolo
Esperimento di prova statica dei parametri del generatore CC a eccitazione composta
Esperimento di collegamento del circuito di controllo del generatore CC a eccitazione composta
Esperimento di avviamento stella-triangolo step-down del motore asincrono trifase con controllo relè temporizzato
Esperimento di avvio e arresto in sequenza del motore asincrono trifase
